为什么电路板GND和住房GND之间有电阻和电容器？

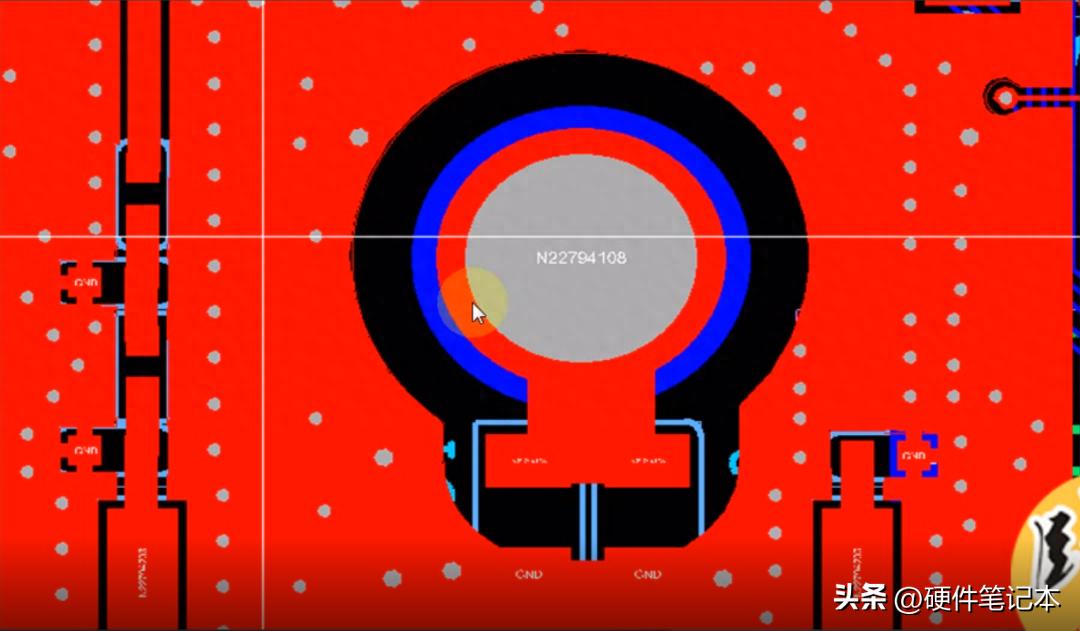

本文指出：外壳是金属，中间有一个螺丝孔，这意味着它连接到了地面。在这里，1M电阻并联连接到33 1NF电容器，并连接到电路板接地。它的好处是什么？如果外壳不稳定或具有静电，如果将其直接连接到电路板，则电路板芯片将受到损坏，并且将添加电容器以排除低频，高压，静态电力和其他物体以保护电路板。电路的高频的破坏直接连接到外电容器外壳，该外壳可以作为直接的交通障碍。那为什么要再添加1m电阻呢？这是因为，如果没有这样的电阻器，并且当电路板中有静电时，连接到地面的0.1UF电容器会从与壳的连接和地面的连接中阻塞，则您的nes是，它已被悬挂。这些费用积累到C确定水平并会引起问题。它们应该连接到地面，因此此处的电阻用于泄漏。 1M电阻是如此之大，以至于外面有静电或高压，它可以有效地减少电流，不会损坏电路中的芯片。
