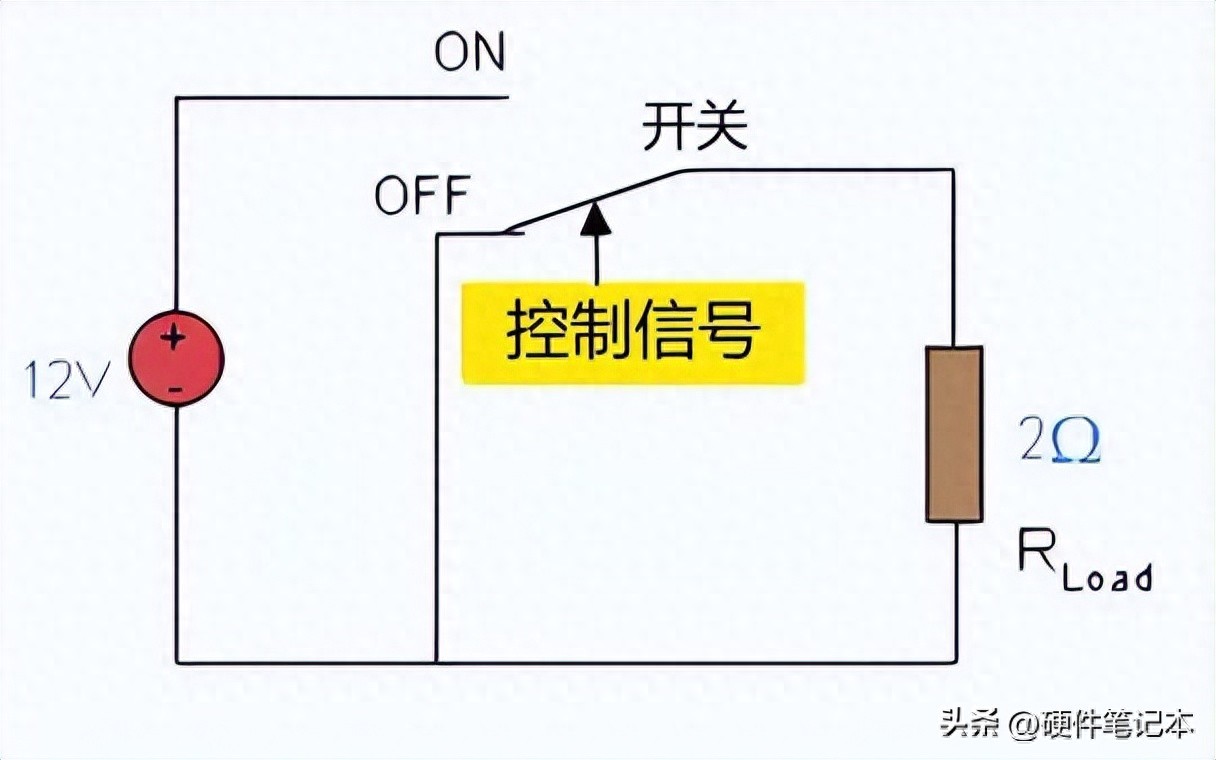

现在，我将与您分享DC-DC Boost电路。本文指出：它主要是关于：DC-DC增强电路，DC-DC Boost模块原理以及如何构建DC-DC增强电路。 DC-DC转换器是电源电路，可有效地将直流电源从一个电压转换为另一种电压。 DC-DC转换在现代电子产品中起着必不可少的作用。这是因为它们对线性调节器有很多好处。尤其是线性调节剂，与调节器向DC-DC转换相比，释放了很多热量，并且非常无效。 DC-DC提升电路在引入DC-DC转换器的工作原理之前，请参见一个示例。为什么DC-DC转换器有用？假设我们正在构建具有以下要求的电路：DC-DC增强电路2Ω负载电阻12V DC电源5V负载电压我们需要降低12V电池的电压以提供5V负载电压。我们可以通过负载将2.8Ω电阻连接到该系列以提供所需的电压。首先计算电路的效率：从这些计算中，DC-DC提升电路，我们可以看到，负载仅消耗了输入功率12.5W，其余的（30-12.5 = 17.5 W）将转换为热量。从这一点开始，这确实有点浪费。如果您持有电阻系列，那将有点热。在这里，我们需要结合一种机制以冷却电路。为了获得更好的解决方案，您可以看到以下电路：当关闭DC-DC增强电路开关时，输入电压为0V，并且在由位置控制时，输入电压为12V。下图分别显示了开关位置和关闭的等效NA电路。 DC-DC提升电路等效电路如果我们控制开关，如下图（a）所示，我们将获得下图（b）中显示的电压图。 T是毫秒或微秒的转移期。在这种情况下，DC-DC提升电路，此过渡行为的平均输出电压为5V，因为：DC-DC升压电路该电路的平均输出电压为5V，但是我们可以使用RC滤波电路去除和谐来改善输出波形。如果我们假设开关很好，则可以计算该电路为100％效率。当开关位于ON上时，流向电路的电流为6A。由于我们有一个精细的开关，因此耗散的功能为p_diss = ri 2 = 0 * 9 2 = 0w。当开关处于定位状态时，没有电流流向开关，因此在这种情况下，耗散的强度也为0。但是，在实际应用中，很难找到完美的开关，这意味着会有电力消耗。尽管有电力消耗，但转化效率仍然很高。 DC-DC提升电路主要增加电源的电压。例如，加强转换器可以采用5V电源并将其提高到25V。通常，您会在电池充电器或S上找到DC-DC增强转换器欧尔面板。它们也可以与来自同一电池的电压不同的电源组件一起使用。这种调整将直流电压提高到由电路中物质选择确定的水平。这是增强转换器的一般示意图。 1。升压开关在状态2上。 VOUT是输出电压。开关通常是电电子设备，例如由PWM信号控制的MOSFET或BJT晶体管。该PWM信号通过非常快速移动晶体管（通常每秒数千次）来起作用。认为当前电压为5V，需要将5V转换为更高的电压量，可以使用DC-DC电路实现。在这里，我们假设我们是水管工。 1。首先要加速涡轮增压器，我们需要加快涡轮机。 to做到这一点，油门会打开并迅速释放水，将能量部分移至涡轮机，该涡轮机开始旋转。 DC-DC增强电路工作原理2。填充油箱储罐的存储压力的ANG关闭。旋转的涡轮飞轮一半推动的一部分水打开了阀门，并填充了水库水箱。水的另一部分在水库储罐提供的高压下流向消费者，而阀门则防止水向后。 DC-DC提升电路的工作原理3。从压力储藏箱中发展功率，并加速涡轮机的速度以开始降低。水不能再推动阀门，并且水库储罐仍然具有足够的能量积累。然后油门再次打开，水开始迅速旋转涡轮机。因为消费者从水箱中收到能量，所以流向消费者的能量不会停止并重复腐烂ation。现在，这是明确的，我们从管道设备转移到电子设备。 DC-DC提升电路的工作原理我们使用了感应节气门，而不是涡轮机。使用晶体管代替控制水流的节气门阀。二极管充当阀门，使用电力而不是压力储罐。在这里，我们可以理解运行DC-DC增强电路的原理。 1。DC-DC提升电路工作原理2。电容器开关上的传输能量转弯，并且线圈保持磁场中积累的能量。电流试图保持相同的水平，但是电感器的过量能量增加了电压，打开了二极管的路径。一部分能量流入消费者，而其余能量则积聚在电容器中。 DC-DC增强电路工作原理3。收集电感器上的能量并将电荷转移到消耗的电路上。然后将开关锁定，COIl开始重新收集能量，同时也从电容器那里收到消耗的能量。 DC-DC增强电路的工作原理如下：开发1.5V至5V DC-DC升压转换器。 1。产生DC-DC增强电路所需的成分：1.5V DC电源180ang电感器，1N3491二极管，33UF电容器，150Ω电阻器，MOSFET或JFET晶体管晶体管PWM，例如与Arduo Uno或555次的责任，CORIPT DIC-DC提升电路电路电路电路电路
